DC サーキットブレーカーとは何ですか? 正しいものを選択するにはどうすればよいですか?

A 直流サーキットブレーカー直流電気回路を過剰な電流や、設計によっては短絡から保護します。 AC システムとは異なり、DC システムには半サイクルごとに自然な電流ゼロクロスがないため、アーク遮断がより困難になります。このガイドでは、購入者が電気システムに適切な保護を選択できるように、DC サーキット ブレーカーの動作、主なタイプ、必須定格、アプリケーション要件、設置上の考慮事項、よくある購入上の間違い、メンテナンス方法について説明します。

1. DC サーキットブレーカーとは何ですか?

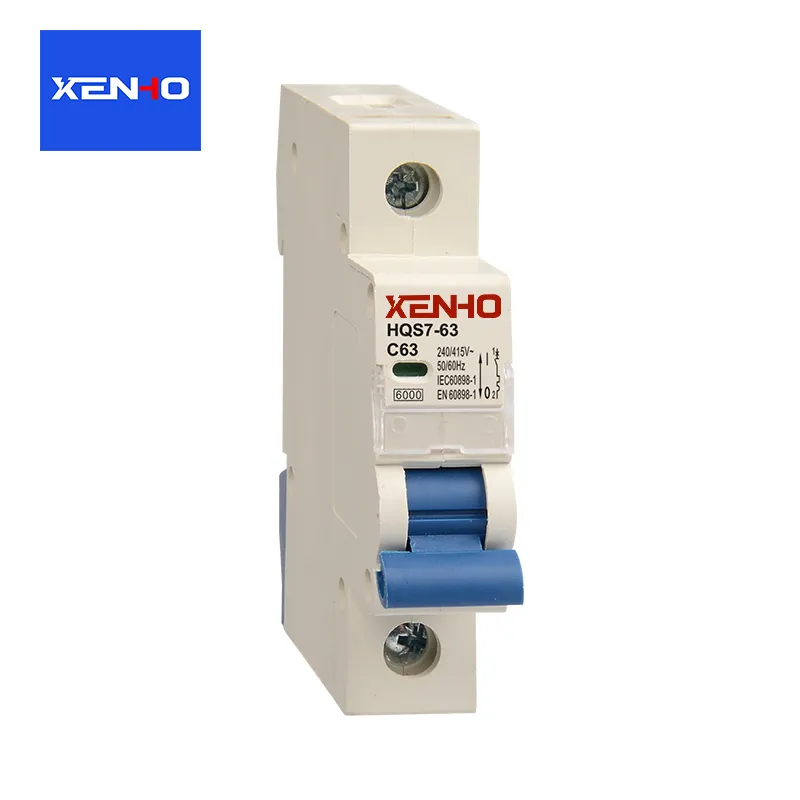

A 直流サーキットブレーカー回路に過負荷、短絡、またはその他の指定された障害状態が発生した場合に、直流電流を遮断するように設計された電気保護デバイスです。回路を開くことで、ケーブル、電気機器、電力変換コンポーネント、および接続された負荷を潜在的に損傷を与える電流から保護します。

直流電流は主に一方向に流れます。通常、バッテリー、太陽光発電パネル、燃料電池、および DC 電源によって供給されます。これらの技術が現代のエネルギーおよび産業システムにおいてますます重要になるにつれて、信頼性の高い DC 回路保護が電気システム設計の重要な部分になっています。

DC 回路保護が重要なのはなぜですか?

過剰な電流は導体を過熱させ、絶縁体を損傷し、電子部品を劣化させ、火災の危険を引き起こす可能性があります。適切に選択されたブレーカーは、設計された動作特性に従って影響を受ける回路を切断することにより、故障電流の継続時間を制限します。

• 機器の保護:バッテリー、インバーター、コントローラー、およびその他の接続されたデバイスの損傷を防止します。
• ケーブル保護:保護装置がケーブル定格と正しく調整されている場合、導体が過熱するリスクが軽減されます。
• 運用の継続性:障害を分離できるため、システム アーキテクチャが許可する場合は影響を受けない回路が動作し続けることができます。
• メンテナンスの利便性:デバイスがその目的に適しており、その指示に従って使用される場合、回路絶縁の手段を提供します。
• システムの安全性:接地、絶縁、その他の電気的安全対策と並行して、調整された保護戦略をサポートします。

サーキットブレーカーは、それ自体では完全な安全ソリューションではありません。効果的な保護は、正しいシステム設計、適切な配線、適切な故障電流計算、適用される電気規定への準拠にも依存します。

2. DC サーキットブレーカーはどのように機能しますか?

DC サーキットブレーカーは回路を流れる電流を監視し、その動作メカニズムが適格な障害を検出すると電流を遮断します。正確なプロセスは、ブレーカーの構造、トリップ特性、および用途によって異なります。

過負荷保護

過負荷は、回路が持続期間中に意図したよりも多くの電流を流すときに発生します。たとえば、産業用 DC 電源は、過剰な需要やコンポーネントの故障により、設計上の負荷を超えて動作する場合があります。

多くの小型 DC サーキットブレーカーは、熱トリップ機構を使用しています。過剰な電流はバイメタル要素を加熱し、バイメタル要素が十分に曲がってトリップ機構が解除されるまで加熱します。この応答は一般に時間に依存します。つまり、中程度の過負荷の場合は、はるかに大きな過負荷よりもトリップするまでに時間がかかることがあります。

短絡保護

短絡により、意図しない低抵抗経路が形成され、非常に大きな電流が発生する可能性があります。多くの熱式磁気ブレーカーには、高故障電流に迅速に応答する磁気トリップ機構が組み込まれています。電子ブレーカーは、代わりにセンサーと制御回路を使用して、指定された障害状態を検出し、遮断を開始する場合があります。

ブレーカーは、適切な DC 電圧定格と、設置場所で予想される故障電流に対して十分な DC 遮断容量を備えている必要があります。公称電流定格が高いというだけでは、デバイスが短絡を安全に遮断できることを示すものではありません。

アーク遮断

電流が流れているときに接点が離れると、接点間に電気アークが発生する可能性があります。 AC 回路では、各サイクル中に電流が自然にゼロを通過し、アークの消滅を助けます。通常の定常状態では、DC 電流は同じゼロクロスを繰り返しません。

このため、DC サーキットブレーカーは、特別に設計された接点配置、アークシュート、磁気アーク吹き出しシステム、またはその他のアーク制御構造を使用する場合があります。これらの機能は、アークを延長、冷却、分割、または消滅させるのに役立ち、デバイスの定格動作条件内で回路を安全に遮断できます。

3. DC サーキットブレーカーは AC ブレーカーとどう違うのですか?

DC 回路ブレーカーと AC 回路ブレーカーは基本的な目的は同じですが、遮断要件は大きく異なる場合があります。電流定格が回路に一致するという理由だけでデバイスを選択すると、保護が不十分になる可能性があります。

一部のブレーカーは AC 動作と DC 動作の両方で認定されていますが、その定格と許容される構成は異なる場合があります。二重定格製品は、メーカーが提供する特定の定格および配線図に従って設置する必要があります。

4. どのようなタイプの DC サーキットブレーカーが利用可能ですか?

最も適切な DC サーキットブレーカーは、負荷、障害特性、必要な応答時間、利用可能なスペース、およびメンテナンス戦略によって異なります。主要なデザインを理解することは、購入者が製品をより正確に比較するのに役立ちます。

熱磁気式直流遮断器

熱磁気ブレーカーは、熱過負荷保護と磁気短絡保護を組み合わせています。これらは一般に、DC 分電盤、制御回路、および特定の産業用途向けに検討されています。

• 2 つの相補的な形式の過電流保護を提供します。
• 幅広い日常的な配布要件に適しています。
• トリップ曲線と DC 遮断定格を慎重に検証する必要があります。

電子式 DC サーキットブレーカー

電子設計では、電流センサーと電子制御回路を使用して、指定された障害状態を検出します。製品によっては、調整可能な保護しきい値、ステータス表示、リモート監視、または通信機能が提供される場合があります。

これらの機能は、ダウンタイムが高くつく自動化された施設やシステムでは価値があります。ただし、遮断方法や故障動作が異なる可能性があるため、製品が従来の機械式ブレーカー、電子保護スイッチ、またはソリッドステートデバイスであるかどうかを購入者が確認する必要があります。

小型 DC サーキットブレーカ

小型サーキットブレーカーは、適切な低電圧 DC 配電アプリケーションで使用されるコンパクトなデバイスです。設置面積が小さいためパネル レイアウトを簡素化できますが、その適合性は定格電圧、遮断容量、極配置、およびメーカーが承認した DC 構成に依存します。

ノーヒューズ型および産業用 DC サーキットブレーカ

電流レベル、障害状態、または設置要件がより厳しいシステムには、モールドケースおよびその他の産業用ブレーカーが使用できます。モデルによっては、調整可能なトリップ設定、アクセサリ、補助接点、産業用開閉装置との統合が提供される場合があります。

特殊な直流保護装置

太陽電池アレイ、バッテリーエネルギー貯蔵システム、電気自動車充電装置、その他のエネルギー用途には、特定の電気特性に合わせて設計された保護デバイスが必要な場合があります。たとえば、太陽光発電回路では継続的な DC アークが発生する可能性があり、一方、バッテリーでは非常に高い故障電流が流れる可能性があります。

特殊なアプリケーションでは、特定のブレーカー カテゴリが自動的に必要になるわけではありません。適切なソリューションは、システム設計、適用される規格、機器の指示、および故障電流の評価から確立する必要があります。

5. DC サーキットブレーカーはどこで使用されますか?

DC 回路ブレーカーは、直流電力が制御された過電流保護と信頼性の高い絶縁を必要とする場合に使用されます。動作条件はアプリケーションによって大きく異なるため、ある設置に適したデバイスが別の設置には適さない場合があります。

太陽光発電システム

太陽光発電設備では、適切なアレイ、結合器、およびインバーター関連回路で DC 保護が使用されます。選択した機器は、最大システム電圧、利用可能な故障電流、環境への曝露、および PV 回路の特定の要件を考慮する必要があります。

バッテリーエネルギー貯蔵

バッテリ システムは、特に複数のセルまたはバッテリ モジュールが並列接続されている場合に、かなりの故障電流を流す可能性があります。保護の選択では、バッテリーの化学的性質、システム電圧、利用可能な短絡電流、導体のサイズ、バッテリー管理および絶縁システムとの調整を考慮する必要があります。

産業用オートメーションと制御

産業用制御パネルは、多くの場合、センサー、リレー、アクチュエーター、コントローラー、通信機器に DC 電力を分配します。適切な保護は、保護スキームが適切に調整されていれば、接続されているすべてのデバイスを不必要に中断することなく、障害のあるブランチを隔離するのに役立ちます。

通信およびデータインフラストラクチャ

電気通信設備および一部のデータ インフラストラクチャ システムでは、ネットワーク機器およびバックアップ電源に DC 配電が使用されます。高可用性の要件により、予測可能な障害分離と適切な機器の調整が特に重要になります。

電気自動車と充電インフラ

電気自動車システムと充電設備には、特定の電圧レベル、電流プロファイル、安全要件が関係します。保護デバイスは、システム内の意図した位置に合わせて選択する必要があり、該当する製品規格と設置要件を満たしている必要があります。

6. 適切な DC サーキットブレーカーを選択するにはどうすればよいですか?

DC サーキットブレーカーの選択は、単に電流定格を負荷に適合させるだけの問題ではありません。購入者は、電気システム全体を評価し、製品の技術文書を確認し、選択したデバイスが実際の障害状態に適していることを確認する必要があります。

ステップ 1: システム電圧を確認する

関連する動作条件やシステム条件を含め、ブレーカーが受ける可能性のある最大 DC 電圧を特定します。定格電圧は回路に十分である必要があり、許容される極配置はメーカーの指示に一致する必要があります。

一部の設計では、指定された DC 電圧定格を達成するために複数の極を直列に接続できます。これは、メーカーによって明示的にサポートされ、指定された配線図に従って設置されている場合にのみ許可されます。極を直列に接続しても、デバイスの承認された電圧定格は自動的に増加しません。

ステップ 2: 必要な電流定格を決定する

予想される連続電流を計算し、負荷特性、導体電流容量、周囲温度、エンクロージャの条件、適用される電気規格を考慮します。起動電流や過渡電流が大きい負荷には、適切なトリップ特性も必要な場合があります。

ブレーカーの定格は、通常の動作条件に対応しながら、関連する導線と機器を保護する必要があります。配線や機器が適切に定格されていない場合、迷惑なトリップを回避するためにより高い電流定格を選択するだけでは、保護が損なわれる可能性があります。

ステップ 3: DC 遮断容量を確認する

遮断容量は、検討すべき最も重要な仕様の 1 つです。これは、ブレーカーが指定されたテスト条件下で遮断できるように設計および定格されている最大故障電流を示します。

設置箇所で予想される短絡電流を決定し、ブレーカーの DC 遮断定格が意図した電圧と構成で十分であることを確認します。たとえば、バッテリ システムでは、利用可能な故障電流が大きくなる可能性があるため、特に注意が必要な場合があります。

ステップ 4: 正しい極数を選択する

1 極、2 極、その他の構成は、異なる回路構成に対応します。正しい選択は、システムの接地方法、切断する必要がある導体、および適用される電気規則によって異なります。

すべての DC システムにわたってすべての導体を同じ方法で切り替える必要があるとは考えないでください。特定のアプリケーションの要件と、提案されたスイッチング構成に対してデバイスが承認されているかどうかを確認します。

ステップ 5: トリップの特性と調整を確認する

メーカーの時間-電流曲線と接続された負荷の特性を確認してください。保護は、通常の動作中に不必要なトリップを回避しながら、導体と機器を保護するために十分な速さで応答する必要があります。

複数の保護装置を備えたシステムでは、調整により、可能な場合には障害に最も近い装置が確実に動作するようになります。実際の選択性は、デバイスの時間と電流の動作、障害レベル、および製造元の調整データによって異なります。

ステップ 6: 環境条件を評価する

温度、湿度、ほこり、振動、腐食、筐体の換気は、電気機器の適合性と性能に影響を与える可能性があります。屋外の太陽光発電設備や産業環境では、適切なエンクロージャ、侵入保護、温度ディレーティングが必要な場合があります。

ステップ 7: 標準とドキュメントを確認する

該当する製品規格、認証要件、取り付け手順、および技術文書を確認してください。デバイスと市場に応じて、関連規格には、該当するサーキット ブレーカーについては IEC 60947-2、該当する AC/DC サーキット ブレーカーについては IEC 60898-2、またはカバー付きモールド ケース サーキット ブレーカーおよび関連製品については UL 489 が含まれる場合があります。適用範囲は製品カテゴリと認証範囲によって異なります。

購入者は、注文する前に、正確なモデルのデータシート、定格 DC 電圧、定格電流、遮断容量、承認された極構成、トリップ曲線、および関連する認証情報を要求する必要があります。

7. 購入者が避けるべき間違いは何ですか?

回路保護の問題の多くは、通常の動作時ではなく、仕様、調達、またはシステム統合時に発生します。よくある間違いを認識することで、不必要なコストを削減し、設置の信頼性を向上させることができます。

アンペア数のみに基づいてブレーカーを選択する

同じ公称電流定格を持つ 2 つのデバイスは、異なる電圧定格、遮断容量、トリップ曲線、および許可された用途を持つ場合があります。単一の数値に依存するのではなく、完全な仕様を比較してください。

AC専用製品をDC回路で使用する

AC 定格は、ブレーカーが DC を安全に遮断できることを確立するものではありません。メーカーのマニュアルで明示的な DC 定格と許可される動作構成を確認してください。

利用可能な故障電流の無視

遮断容量が不十分なデバイスでは、障害を安全に遮断できない可能性があります。これは、バッテリ給電回路や、大きな短絡電流を流すことができるその他のシステムでは特に重要です。

極と極性の要件を無視する

一部の DC ブレーカーは、極性の影響を受ける接続または特定の直列極の配置を指定します。許可なく接続を逆にしたり構成を変更すると、中断パフォーマンスに影響を与え、安全性が損なわれる可能性があります。

将来のシステム変更を考慮していない

バッテリ容量の計画的な増加、太陽光発電ストリングの追加、または配電アーキテクチャの変更は、システムの電圧、電流、障害レベルに影響を与える可能性があります。現在の適切な保護設計を将来に備えたものに置き換えることなく、仕様を最終決定する前に、予測可能な拡張要件を検討します。

不完全な技術文書の受け入れ

データシートが不完全だと、製品を客観的に比較することが困難になります。調達チームは、製品を承認する前に、検証可能なモデル固有の情報を要求し、不足している評価や認証の詳細を明確にする必要があります。

8. 主要な設置とメンテナンスの実践方法は何ですか?

正しく選択された DC 回路ブレーカーであっても、正しく設置されなかったり、不適切な条件下で維持されたりすると、性能が低下する可能性があります。設置とメンテナンスは、製造元の指示および適用される規制に従って、資格のある担当者が実行する必要があります。

インストールのベストプラクティス

• 電源を隔離します。回路で作業する前に、承認されたロックアウトおよび検証手順に従ってください。バッテリーと太陽光発電モジュールは、特定の条件下では通電状態を維持する可能性があることに注意してください。
• 配線図に従ってください。端子の割り当て、極性マーク、および指定された直列極の配置を観察してください。
• 適切な導体を使用してください。ケーブルのサイズ、絶縁定格、端子の互換性、導体の準備を確認してください。
• 指定されたトルクを適用します。接続の緩みや過熱のリスクを軽減するために、メーカーが指定したトルクで端子を締めてください。
• 環境保護を維持する:ブレーカーは環境に適した筐体に設置し、換気と隙間の要件を尊重してください。
• インストールが完了したことを確認します。回路に通電する前に、システム設計、製品の説明書、および適用される規制で必要な検査とテストを実施してください。

定期点検とトラブルシューティング

検査間隔は、機器メーカーの推奨事項、動作環境、設置の重要性を反映する必要があります。メンテナンス記録は、再発する問題を特定し、計画的な交換をサポートするのに役立ちます。

• 目に見える損傷、変色、腐食、または過熱の兆候がないか確認してください。
• 監視機能が利用可能な場合は、トリップ記録またはシステム アラームを確認します。
• 原因を特定せずにブレーカーを繰り返しリセットするのではなく、繰り返しトリップを調査してください。
• 端子、取り付け配置、および筐体が適切な状態に保たれていることを確認してください。
• 欠陥のあるデバイスまたは破損したデバイスを、適切な定格と承認を持つ製品と交換します。

繰り返しトリップするブレーカーは、過負荷、短絡、機器の故障、または不適切な動作条件に対して正しく反応している可能性があります。資格のある技術者は、システムを稼働状態に戻す前に原因を特定する必要があります。
