XENHO製の主回路を保護する信頼性の高い気中遮断器

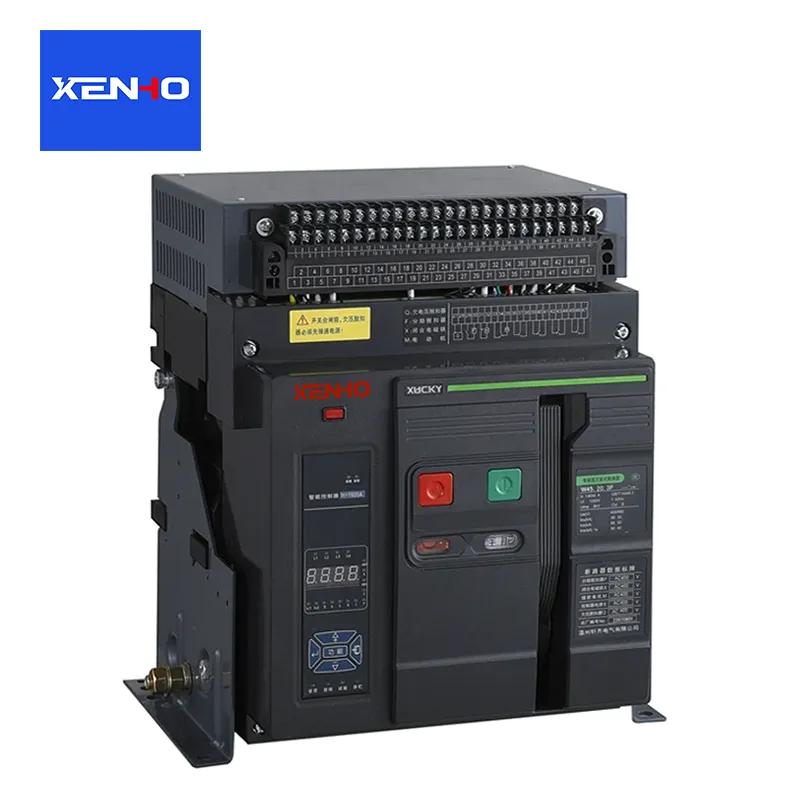

中国の専門メーカーおよびサプライヤーとして、ゼンホ高品質を提供したいと考えていますエアサーキットブレーカー (ACB)、これは低電圧システム用のコア保護デバイスで、電流が 400A ～ 6300A の 400V/690V ネットワークで広く使用されています。過負荷、短絡、不足電圧、地絡に対する信頼性の高い保護を実現し、頻度の低い動作制御をサポートします。

気中遮断器 (ACB) とは何ですか?

空気遮断器は、アーク消弧媒体として空気を使用する低電圧電気保護装置です。故障電流を自動的に遮断し、システムの安定性を維持することで、電力の安全な配電を保証します。最新の電力システムでは、機器を保護し、動作の継続性を確保するために、気中遮断器ユニットが不可欠です。

製品タイプ

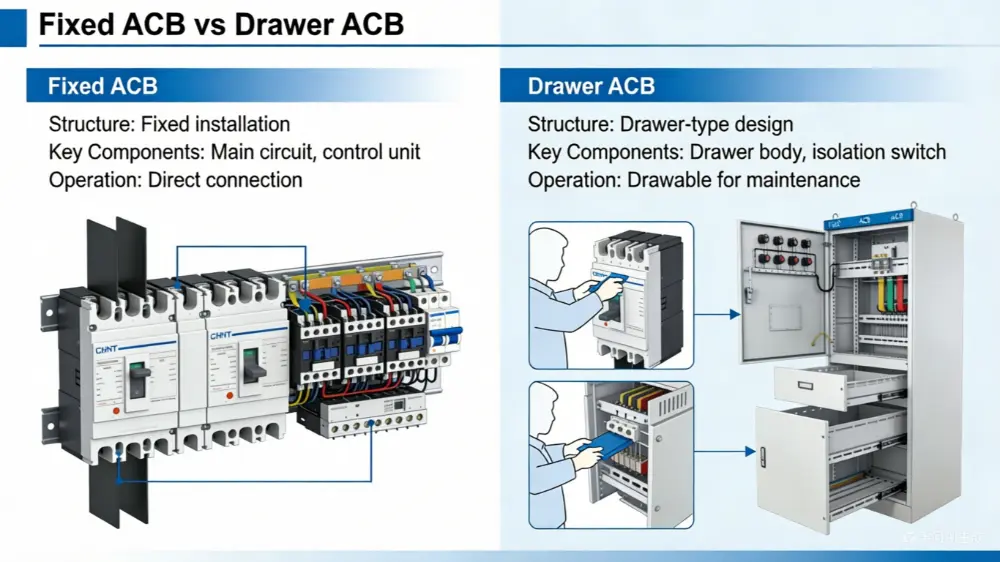

I. 設置構造による分類

1. 固定ACB

固定気中遮断器はキャビネット内に恒久的に取り付けられています。

コンパクトな構造で設置スペースを削減

初期投資が少なく、予算重視のプロジェクトに適しています

小規模工場や標準的な建物の物流室に適用

2. 引出し式ACB

気中遮断器は引き出し式なので抜き差しが簡単です。

3 つの位置: 接続、テスト、分離

主配線を外さずにメンテナンスが可能

データセンター、産業プラント、商業ビルで一般的

II.極数による分類

1. 3 極 (3P) ACB

ニュートラル制御のない三相システム用に設計されています。

Controls L1, L2, L3 phases only

モーター、変圧器、産業用負荷に最適

2. 4 極 (4P) ACB

中性極保護機能が含まれています。

中性線を含む完全な切断を保証します

ビルや病院、複合商業施設などで使用されています

Ⅲ．操作・制御方法

1. 手動操作 (MDO)

手動充電と切り替え

シンプルな構造で安定した性能

自動化を行わない基本的な配布に適しています

2. 電動式 (EDO)

モーター駆動機構

PLC、BMS、SCADAの統合をサポート

遠隔監視と制御を可能にします

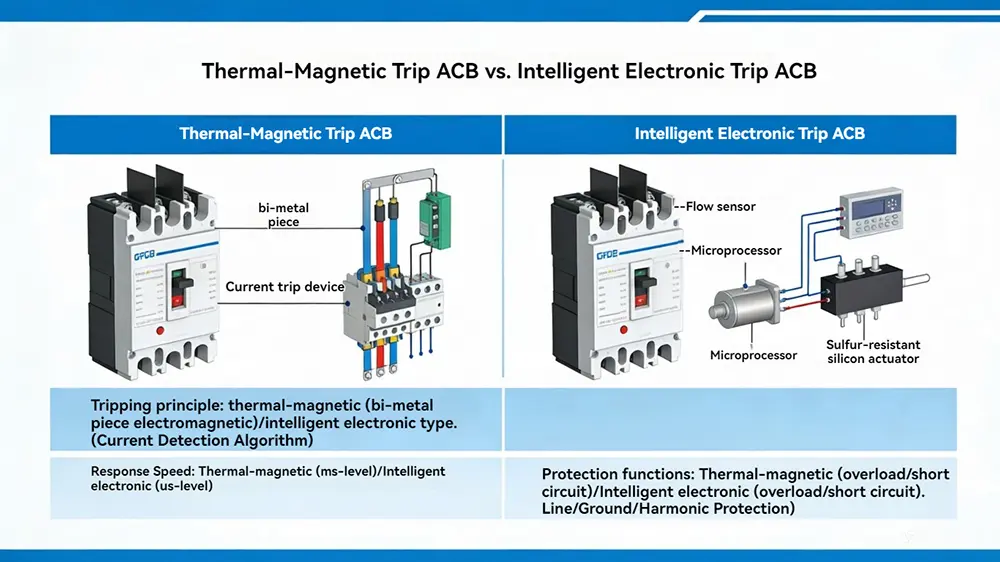

IV.保護トリップユニットの種類

1. 熱磁気トリップユニット

過負荷に対する熱保護

短絡に対する磁気保護

従来の環境に適した固定パラメータ

2. インテリジェント電子トリップユニット

マイクロプロセッサベースの制御

LSIおよびLSIG保護をサポート

監視、障害記録、通信機能を搭載

V. 消弧技術

1. 磁気吹き出しタイプ

磁力を利用してアークを引き伸ばす

中程度の故障電流に適しています

2. グリッドアーク消火タイプ

円弧をより小さなセグメントに分割します

高い遮断容量と効率

最新の気中遮断器設計の標準

アプリケーションシナリオ

エアサーキットブレーカーは複数のセクターにわたって適用されます。

工業製造用配電

商業ビルとインフラ

安定した電力供給が求められるデータセンター

エネルギーおよび公共事業システム
