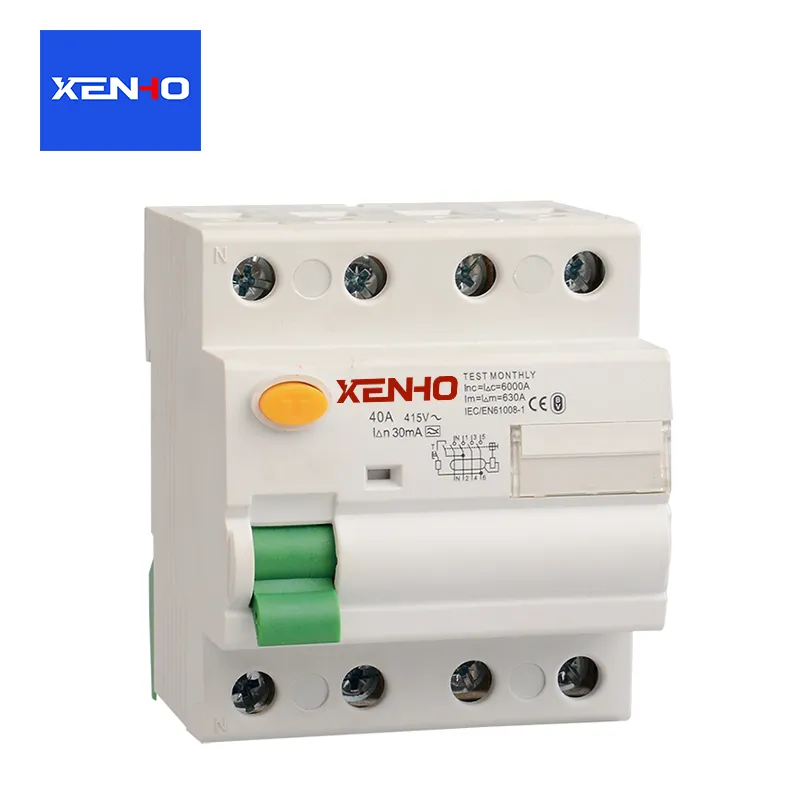

ACタイプ 4P 残留電流遮断器 RCCB

AC タイプ 4P 残留電流遮断器 RCCB の中国の専門メーカーおよびサプライヤーとして、XENHO Factory は、卓越した電気的および機械的耐久性を提供するモジュラー設計を特徴とするデバイスを製造しています。これらの RCCB は、高温、高湿度、強力な電磁干渉などの複雑な動作環境に耐えられるように設計されており、国際電気標準会議 (IEC) 規格およびさまざまな世界的な認証要件に完全に準拠しています。

ACタイプ4P残留電流遮断器 RCCBとは？

AC タイプ 4P 残留電流サーキット ブレーカ RCCB は、AC タイプ 4 極残留電流保護装置としても知られており、特に絶縁不良によって引き起こされる電気回路内の残留電流を検出するように設計されています。漏れ電流がデバイスの定格トリップ電流に達すると、0.1 秒以内に電源が急速に遮断され、感電の危険や電気火災が防止されます。

その中心となる検出素子は、高透磁率のトロイダル鉄心を利用し、高精度の電子制御ユニットと組み合わせて、脈動する DC 成分が重畳された AC 漏れ電流を含む複雑な動作条件下でも正確で信頼性の高い応答を保証します。

AC タイプ 4P 残留電流サーキットブレーカ RCCB の定格電流範囲は 25A ～ 63A で、遮断容量は最大 6kA です。これは、単相 AC 400V 以下で動作する端末配電ネットワークに適しており、特に、微量の DC コンポーネントを含む最新の電気負荷 (可変周波数エアコンや EV 充電ステーションなど) に最適です。

損害リスク管理措置

当社の AC タイプ 4P 残留電流サーキットブレーカー (RCCB) は、外部衝撃や高温変形に効果的に耐える高強度、難燃性のエンジニアリング プラスチック ハウジングを備えています。

バイメタル ストリップの熱過負荷保護機構が組み込まれており、持続的な過電流による内部コンポーネントの劣化や損傷を防ぎます。

配線端子には、ワイヤの緩みを防止するためのバネ式クランプ機構が装備されており、アーク放電や電気的接触不良を回避します。

当社のすべての製品は出荷前に、1.2 メートルの自由落下テストと、-25 °C ～ +85 °C の範囲での厳格な温度サイクル検証を受け、輸送中や極端な環境条件における構造的完全性を保証します。

技術仕様

定格電圧: 230V AC 50Hz;

定格残留動作電流: 30mA (選択可能: 10/30/100/300mA)、

極数：4P

取り付け方法: DIN レール取り付け、DIN EN 60715 に準拠。

定格インパルス耐電圧: 4kV;

汚染度: 3;

保護等級: IP20;

準拠規格: IEC 61008-1、GB/T 16916.1;

漏電保護タイプ: タイプ A (AC および脈動 DC 残留電流を検出);

機械的耐久性: ≥10,000 サイクル。

電気的耐久性: ≥6,000 サイクル;

動作周囲温度: -25°C ～ +65°C。

保管温度範囲: -40°C ～ +85°C。

製品パラメータ

積み込みと配送:

当社では、長距離輸送時の安全性を確保するために、衝撃吸収および防湿フィルムで裏打ちされた標準化された輸出グレードの木箱を使用しています。当社は海上、航空、鉄道貨物を含む複合一貫輸送をサポートし、通関や商業検査を含む包括的なエンドツーエンドのサービスを提供します。納品前に徹底的な性能の再検査が行われます。出荷には、工場検査報告書、製品適合証明書、設置および操作説明書が同梱されています。

よくある質問

Q1: ACタイプ 4P 残留電流遮断器 RCCB は一般的な遮断器と何が違うのですか?

A: 過負荷や短絡のみを保護する標準的なブレーカーとは異なり、この RCCB は特に漏れ電流を検出し、電源を切断して感電や火災の危険を防ぎます。

Q2: この RCCB は EV 充電器などの最新の家電製品でも使用できますか?

A: はい、脈動 DC 漏れの検出をサポートしているため、EV 充電ステーションやインバーターベースのデバイスに非常に適しています。

Q3: RCCB はどれくらいの頻度でテストする必要がありますか?

A: 正しく機能することを確認するために、テスト ボタンを使用してユニットを毎月テストすることをお勧めします。

Q4: 過酷な環境にも適していますか?

A: はい、製品は高湿度、極端な温度、強い電磁条件下で動作するように設計されています。

Q5: 製品にはどのような認証がありますか?

A: IEC 規格に準拠し、CB、CE、RoHS 認証を取得しているため、世界的なコンプライアンスを保証します。
