短絡および過負荷保護を提供する適切な回路ブレーカーを選択するにはどうすればよいですか?

適切な保護と取り付けの容易さを確保するには、さまざまなシナリオに応じてさまざまなタイプのサーキット ブレーカーが必要です。

住宅/民間シナリオ

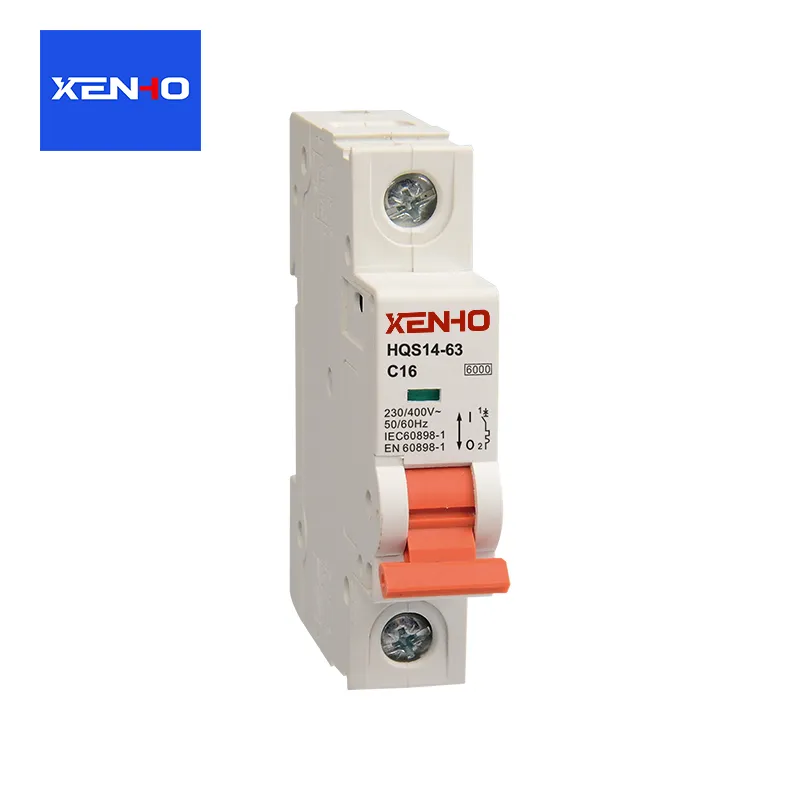

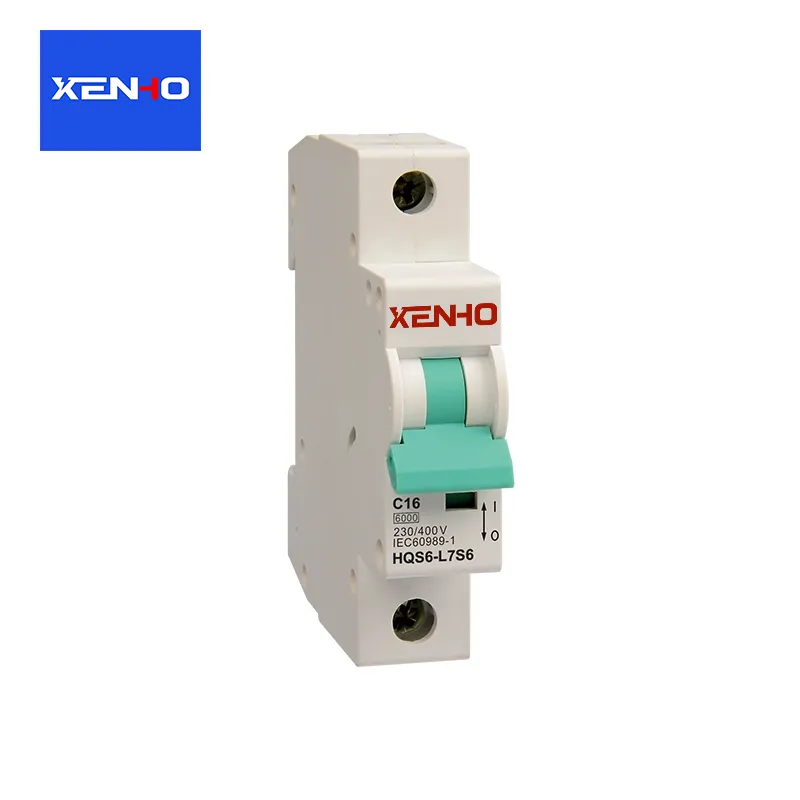

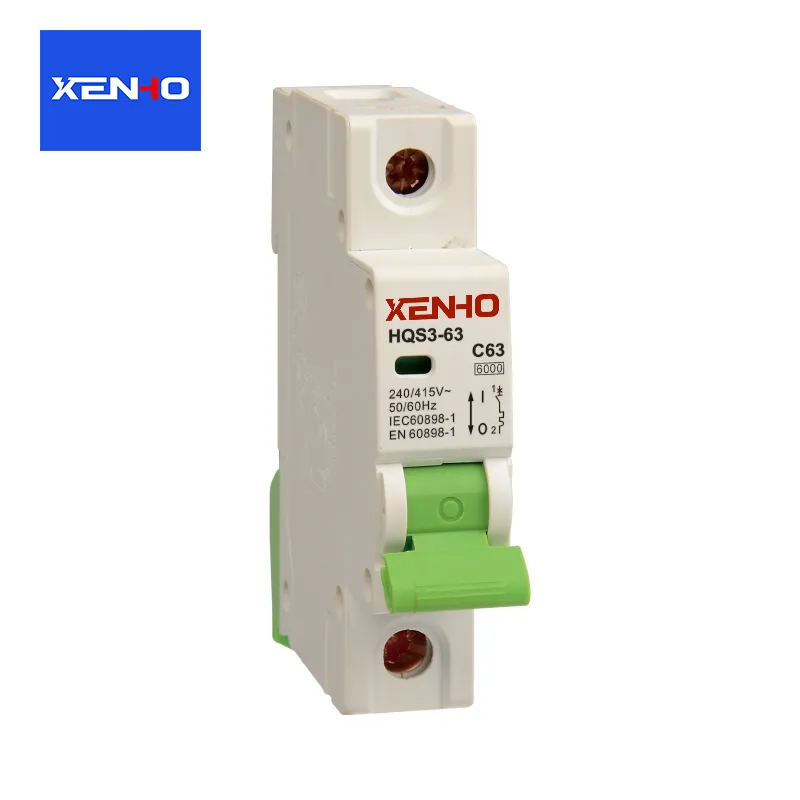

選択ミニチュア回路Bリーカー(MCB)

特徴: 小型、低コスト、内蔵熱磁気トリップ (過負荷と短絡保護の両方を提供)、配電ボックスへの DIN レール取り付けに適しています。

選択の提案: 照明回路には B 曲線を、ソケット/空調回路には C 曲線を、高電力機器 (3P エアコンなど) には C/D 曲線を使用します。

 産業/商業シナリオ (高負荷電流)

電流 63~630A: 選択配線用遮断器(MCCB)、手動/電動操作、強力な遮断容量、およびオプションのアクセサリによる拡張可能な機能をサポートします。

電流 >630A: 選択気中遮断器(ACB)、配電室の受電線/バスタイに使用され、障害時の大規模な停電を防ぐための選択的保護を提供します。

 湿気が多い/個人の安全要件が高いシナリオ

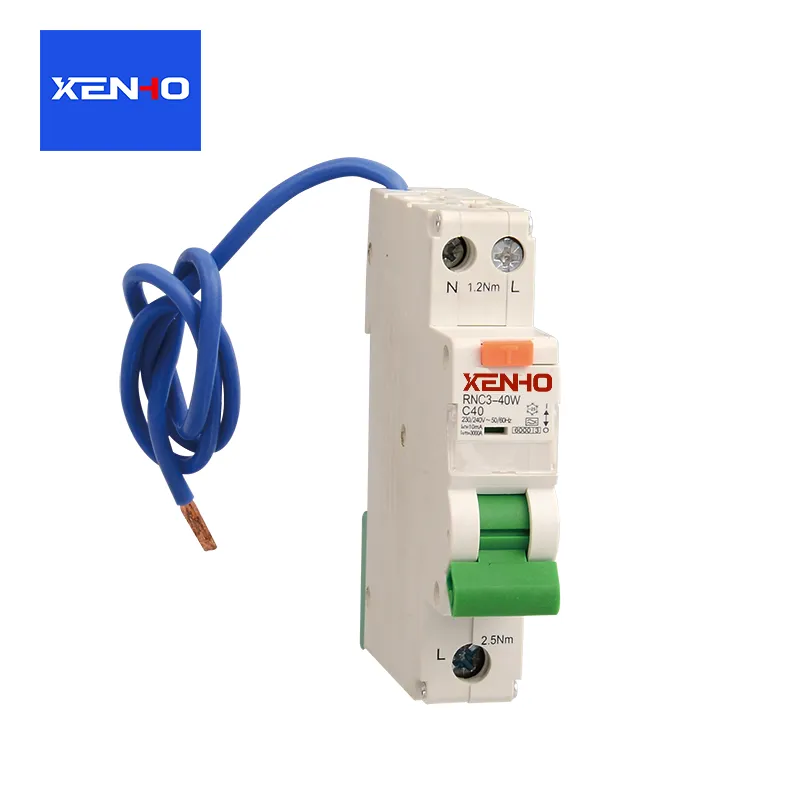

選択残留電流遮断器(RCBO)、MCB に基づいて漏電保護を統合し、「過負荷 + 短絡 + 漏電」に対する三重保護を提供し、浴室、キッチン、屋外回路に適しています。

サーキットブレーカーを選択する際に避けるべき重要なポイント

「過剰なサイズ」を避ける: 小電流回路を保護するために大きな定格電流の回路ブレーカーを使用すると (たとえば、10A の照明回路を保護する 100A MCB)、過負荷/短絡時にトリップが間に合わなくなります。

遮断容量を「過小仕様」にすることはできません。受電側は高レベルの遮断容量 (10kA など) を選択する必要があります。そうしないと、回路ブレーカーが短絡中に爆発する可能性があります。

間違った曲線の選択は重大な間違いです。モーター回路に B 曲線を使用すると、迷惑なトリップが頻繁に発生し、照明回路に D 曲線を使用すると、過負荷保護の感度が低下します。
