L7 MCB アクセサリ

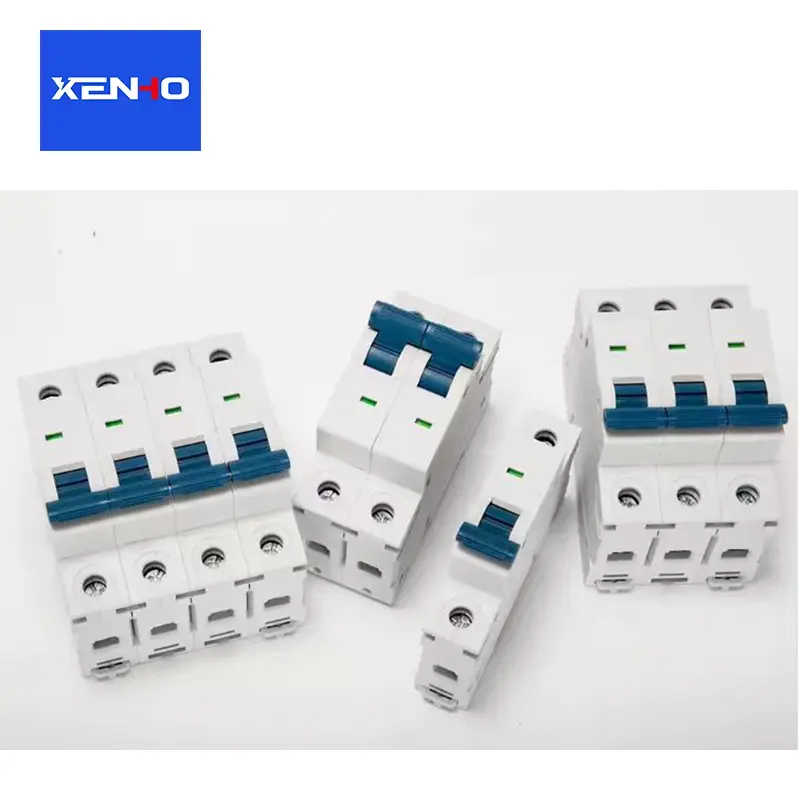

XENHO 工場の L7 MCB アクセサリは、熱磁気ブレーカーのすべてのコア内部コンポーネントをカバーしており、L7 シリーズ 1P/2P/3P/4P 小型サーキットブレーカーに適しています。製品には、電磁コイル、可動接点、バイメタルストリップ、アークチャンバー、固定接点、端子、操作機構、修理交換および OEM アセンブリ用のハウジングが含まれます。すべてのコンポーネントは、完全な互換性を確保するために、オリジナルの寸法と材料規格に従って製造されています。

お問い合わせを送信

製品説明

中国の専門メーカーとして、XENHO は高品質の L7 MCB アクセサリを提供したいと考えています。これらの製品は CE、CCC、IEC 60898-1 の認証を取得しており、安定した性能を発揮します。お見積りのご依頼はいつでもお気軽にお問い合わせください。

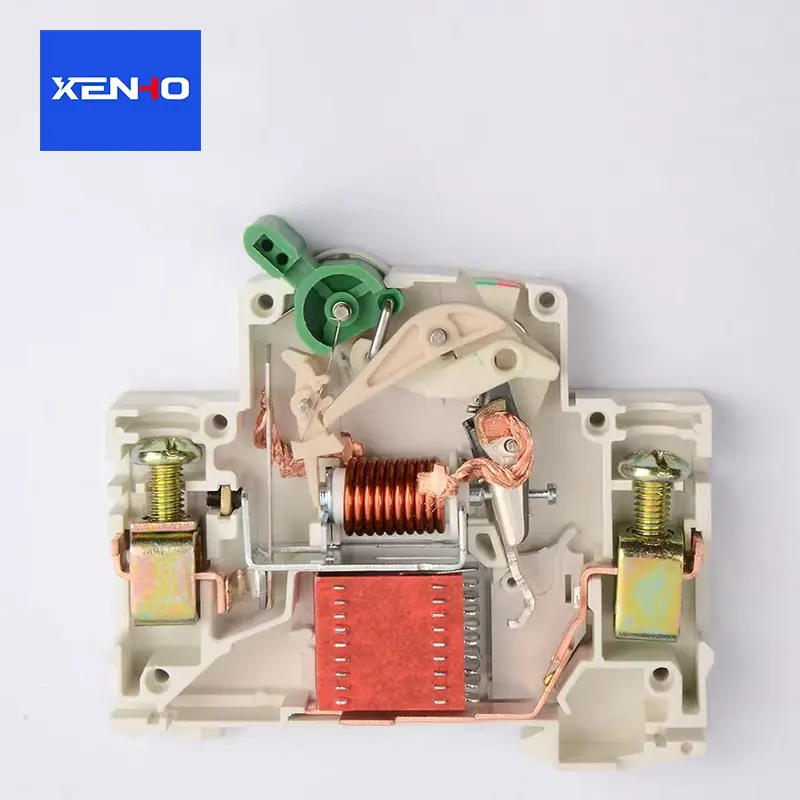

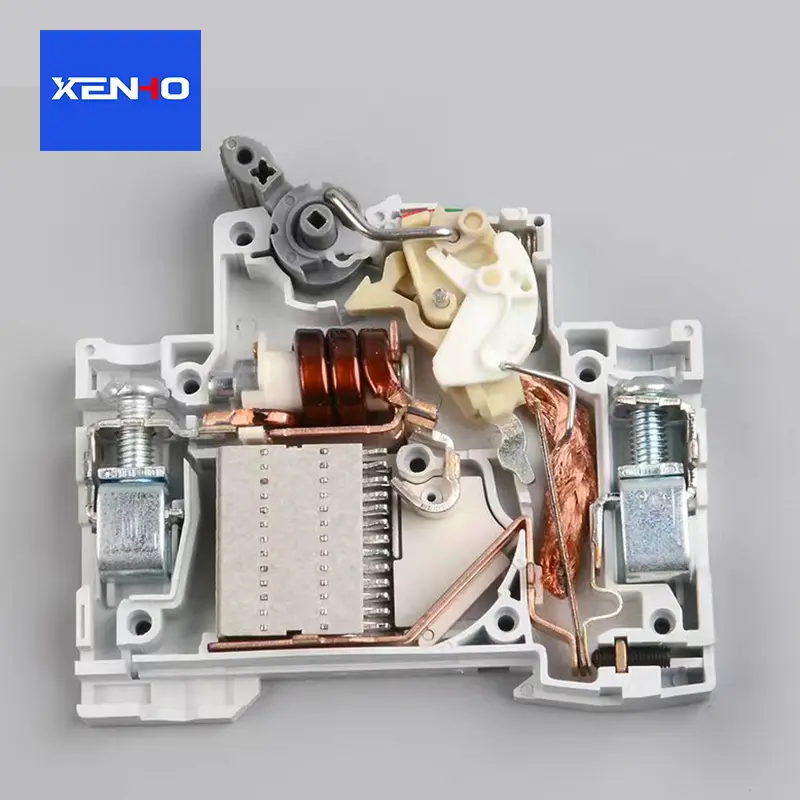

主な付属品: 電磁コイル: 短絡保護用に、高純度銅エナメル線が巻かれており、遮断定格は 10kA です。強力な磁界を発生し、短絡時にアーマチュアを瞬時に引き込み、0.01秒以内に開きます。可動接点: 銀合金接点、耐アーク浸食性。コンタクトアームはベリリウム銅またはリン青銅製で、機械的寿命は 20,000 サイクル以上です。バイメタルストリップ: 過負荷保護用、ニッケル - クロム - 鉄合金。過負荷時に加熱されると曲がってトリップ機構を押して時間遅延動作を実現し、精度は IEC 60898-1 逆時間特性に準拠します。アークチャンバー: 亜鉛メッキ鋼またはステンレス鋼の平行プレート。アークを分割、伸張、冷却して急速に消滅させます。固定接点: 銀合金接点は、可動接点、球面または平面の接触面と連携して接触抵抗を低減します。端子: トンネル型デザイン、真鍮または銅に錫/ニッケルメッキ。 1-32A は 25mm² のワイヤを受け入れ、40-63A は 35mm² のワイヤを受け入れ、締め付けトルクは 2.5Nm です。操作機構: プレス加工された金属部品とスプリングで構成され、クイッククローズ機能とフリートリップ機能を備えています。ハウジングとベース: UL94 V-0 難燃性 PA66 エンジニアリングプラスチック、通常動作は -30℃ ～ +70℃、接点開状態を示す緑色のインジケーターストリップ付き。

技術仕様:

遮断容量：10kA。絶縁電圧：500V。

インパルス耐電圧：6kV。

動作温度：-30℃～+70℃。

認証: CE、CCC、IEC 60898-1 に準拠。

アプリケーション: ブレーカーの修理、販売後のスペアパーツ、OEM 組み立て、機器の改造。

重要な注意事項: 型式、定格電流、極数、トリップ特性をご確認の上、選定してください。異なる仕様の互換性はありません。交換は、電源を切った状態で専門の電気技術者が行う必要があります。バイメタルストリップとコイルの仕様は元の製品と一致する必要があります。アークチャンバーの向きが正しいことを確認してください。大量注文では、材料試験レポートとトレーサビリティコードがサポートされます。

製品パラメータ

付属品	材料
プラスチック部品	PA6、PA66
接触	銅合金、銀合金、シルバーグラファイト
銅	T1、T2、真鍮
プレス部品	鉄+真鍮メッキ、鉄+銅メッキ、真鍮、銅
アークチャンバー	8-14 プレート
その他	OEM
