C45 MCB アクセサリ

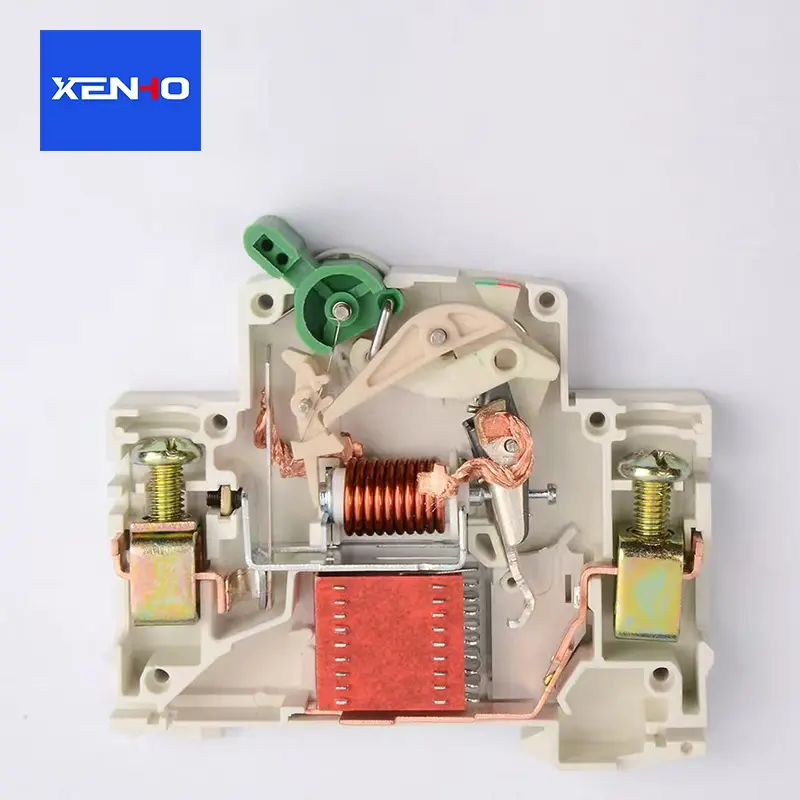

C45 シリーズ小型回路ブレーカーの信頼性の高い交換部品を購入する必要がある場合、XENHO 工場では、4.5kA または 6kA の遮断容量を備えた 1P/2P/3P/4P モデル用の完全な内部コンポーネントを提供しています。当社の C45 MCB アクセサリには、電磁コイル、可動接点、バイメタルストリップ、アークチャンバー、固定接点、端子、操作機構、ハウジングが含まれます。これらの部品は、直接交換できるようにオリジナルの寸法に合わせて製造されています。

お問い合わせを送信

製品説明

現場修理、スペアパーツの在庫、OEM 組み立てには XENHO をお選びください。 XENHO C45 MCB アクセサリは、各コンポーネントが IEC 60898-1 規格を満たしており、CE および CCC 認証を取得しているため、安心してご購入ください。

コアコンポーネント:

1. 電磁コイル: 銅絶縁線が巻かれており、定格は 4.5kA または 6kA です。故障電流が流れると、磁力によってプランジャーがラッチに当たり、0.01 秒以内に電力が遮断されます。 B カーブ (3 ～ 5 倍の電流)、C カーブ (5 ～ 10 倍の電流)、または D カーブ (10 ～ 20 倍の電流) に適しています。

2. 可動接点: 銀合金の先端はアーク損傷に耐えます。アームにはベリリウム銅またはリン青銅を使用し、柔軟性と強度のバランスをとりました。 15,000 回のスイッチング操作を想定して設計されています。

3. バイメタル要素: ニッケル鉄クロム合金。過負荷が発生すると、熱によりたわみが発生し、制御された遅延の後にラッチがトリガーされます。性能は IEC の逆時間曲線を満たしています。定格電流 (1A ～ 63A) が異なると、異なる仕様が必要になります。混ぜないでください。

4. アークチャンバー: 亜鉛メッキ鋼板を積み重ねたもの。アークを分割、引き延ばし、冷却して急速に消滅させます。

5. 固定接点: 可動接点と組み合わせた銀合金の接触面。ベースは銅または真鍮です。湾曲または平らな先端デザインにより、抵抗が最小限に抑えられます。

6. 端子: トンネル型デザイン、真鍮または銅に錫/ニッケルメッキ。 25mm²のワイヤを受け入れ、締め付けトルクは2.5Nmです。

7. トリップ機構: 打ち抜き鋼製部品とスプリング。クイッククローズ操作とフリートリップ機能を提供します。故障時にはハンドルの位置に関係なく接点が強制的に開きます。

8. ケーシングとベース: UL94 V-0 難燃性評価の PA66 プラスチック。 -30℃～+70℃で動作します。接触状態を示す赤/緑のインジケータウィンドウを備えています。

仕様:

C45シリーズ1P/2P/3P/4P、1A～63Aに適合します。

遮断容量：4.5kAまたは6kA。絶縁電圧：500V。

インパルス耐電圧：4kV。

動作温度：-30℃～+70℃。

可燃性評価:UL94 V-0。

認証: CE、CCC。 IEC 60898-1に適合します。

一般的な用途:

ブレーカーのオーバーホール、アフターセールスのスペアパーツ、パネルビルダーの在庫、古い配電ボックスのアップグレード。

主なリマインダー:

ご注文前にブレーカーのタイプ、アンペア定格、極数、トリップ曲線をご確認ください。異なる評価を混合しないでください。資格のある電気技術者のみが、電源を切断した後に交換品を取り付ける必要があります。バイメタルとコイルの定格は元のユニットと一致する必要があります。アークプレートは正しい方向を向いている必要があります。一括購入者は、材料証明書とバッチコードをリクエストできます。

XENHO – プロフェッショナルな電気製造、信頼できる品質。

プラスチック部品	PA6、PA66
接触	銅合金、銀合金、シルバーグラファイト
銅	T1、T2、真鍮
プレス部品	鉄+真鍮メッキ、鉄+銅メッキ、真鍮、銅
アークチャンバー	8-14 プレート
その他	OEM
