C65 MCB アクセサリ

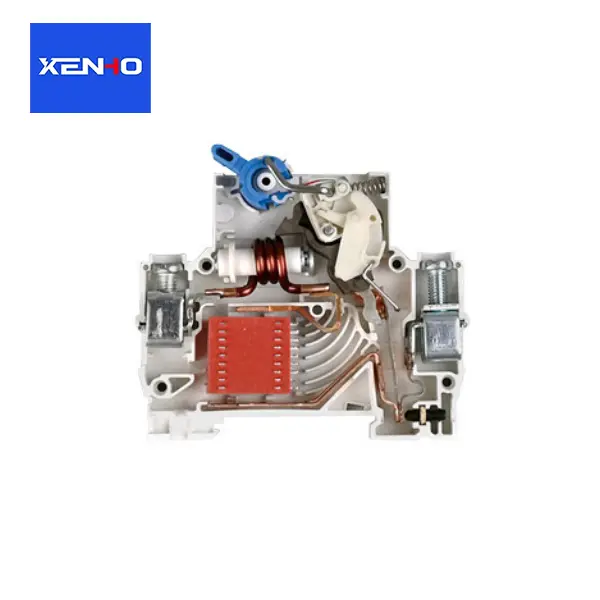

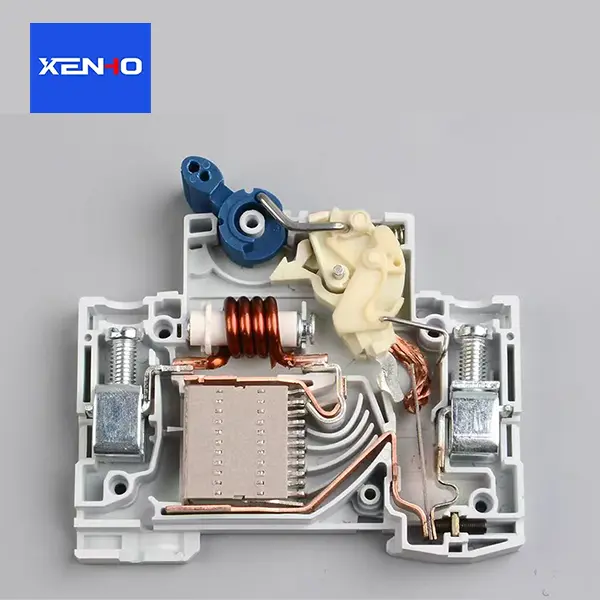

XENHO C65 MCB アクセサリは、遮断容量 10kA の C65 タイプ 1P/2P/3P/4P 小型サーキットブレーカー用に設計されています。製品範囲は、電磁コイル、可動接点、バイメタルストリップ、アークチャンバー、固定接点、端子、操作機構、ハウジング、および修理交換用のすべてのコア内部コンポーネント、アフターセールススペアパーツおよび OEM アセンブリをカバーしています。オリジナルの寸法と材料規格に従って製造され、IEC 60898-1 に準拠し、CE および CCC の認定を受けています。

お問い合わせを送信

製品説明

中国の専門メーカーであるXENHOは、C65シリーズの小型サーキットブレーカーだけでなく、C65 MCBアクセサリも製造しています。当社の製品範囲には、電磁コイル、可動接点、バイメタルストリップ、消弧室、端子、操作機構が含まれており、遮断容量が最大 10kA の 1P、2P、3P、および 4P サーキットブレーカーに適しています。

主な付属品:

電磁コイル：高純度銅エナメル線を巻いて短絡時に強力な磁界を発生し、0.01秒以内に開放します。 C カーブ: 定格電流の 5 ～ 10 倍、D カーブ: 定格電流の 10 ～ 20 倍。

可動接点: 銀合金接点、耐アーク浸食性。コンタクトアームはベリリウム銅またはリン青銅製で、機械的寿命は 20,000 サイクル以上です。

バイメタルストリップ: ニッケルクロム鉄合金、時間遅延トリップのために過負荷がかかると曲がります。精度は反時間特性に準拠します。異なる定格は異なる仕様に対応します。

アークチャンバー: 亜鉛メッキ鋼またはステンレス鋼の平行プレートで、アークを分割、伸張、冷却して 10kA の高い遮断容量を実現します。

固定接点: 銀合金接点、ベースに固定されており、可動接点で動作します。銅または真鍮製のコンタクトホルダーです。

端子: トンネル型デザイン、真鍮または銅に錫/ニッケルメッキ。 1-32A は 25mm² のワイヤを受け入れ、40-63A は 35mm² のワイヤを受け入れ、締め付けトルクは 2.5Nm です。

操作機構：金属プレス部品とスプリングで構成され、クイッククローズ機能とフリートリップ機能を備えています。

ハウジングとベース: UL94 V-0 難燃性 PA66、-30℃ ～ +70℃ で動作、接点開状態を示す緑色のインジケーターストリップ付き。

技術仕様:

互換性	C65シリーズ1P/2P/3P/4P、1A-63Aに対応
遮断容量	10kA
絶縁電圧	500V
スタンド電圧によるインパルス	6kV
動作温度	-30℃～+70℃
難燃剤	UL94 V-0 難燃剤

アプリケーション:

ブレーカーの修理、販売後のスペアパーツ、OEM 組み立て、機器の改造。

重要な注意事項:

型式、電流、極数、特性をご確認の上ご選定ください。交換は、電源を切った状態で専門の電気技術者が行う必要があります。バイメタルストリップとコイルの仕様は元の製品と一致する必要があります。アークチャンバーの向きが正しいことを確認してください。異なる仕様の互換性はありません。

付属品	材料
プラスチック部品	PA6、PA66
接触	銅合金、銀合金、シルバーグラファイト
銅	T1、T2、真鍮
プレス部品	鉄+真鍮メッキ、鉄+銅メッキ、真鍮、銅
アークチャンバー	8-14 プレート
その他	OEM
