L7S6 MCB アクセサリ

XENHO 工場の L7S6 MCB アクセサリは、遮断容量 6kA の L7S6 タイプ 1P/2P/3P/4P 小型サーキットブレーカー用に設計されています。製品範囲は、可動接点、電磁コイル、バイメタルストリップ、アークチャンバー、固定接点、端子、操作機構、ハウジング、およびブレーカー修理交換用のすべてのコア内部コンポーネント、アフターセールススペアパーツおよび OEM アセンブリをカバーしています。すべてのアクセサリは、完全な互換性を確保するために、オリジナルの寸法と材料規格に従って製造されています。

お問い合わせを送信

製品説明

中国のサーキットブレーカーアクセサリの専門メーカーとして、XENHO L7S6 MCB アクセサリは高い互換性と完全な互換性を備えています。 IEC 60898-1 規格に準拠し、CE および CCC 認証を取得しているこれらのアクセサリは、サーキットブレーカーの修理と交換、アフターマーケットのスペアパーツ、および OEM アセンブリに適しています。

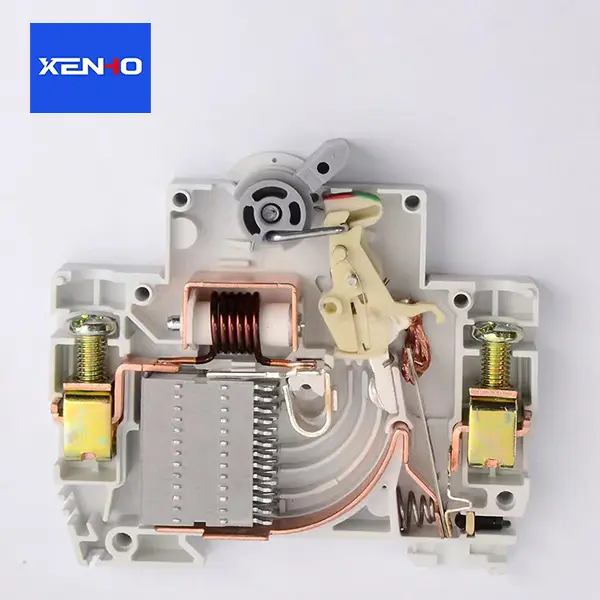

コアアクセサリの紹介:

可動接点: 固定接点と連動して回路を開閉します。銀合金コンタクトは、耐アーク浸食性と耐溶着性を提供します。コンタクトアームはベリリウム銅またはリン青銅製で、弾性が良く、機械的寿命は 20,000 サイクルを超えます。

電磁コイル：短絡保護用に高純度銅エナメル線を防錆鉄芯で巻いたものです。短絡時には強力な磁界を発生してアーマチュアを引っ張り、0.01秒以内に開きます。 6kA 遮断定格、C カーブに適しています (定格電流の 5 ～ 10 倍)。

バイメタルストリップ: 過負荷保護に使用され、ニッケルクロム鉄合金製。過負荷がかかると、熱で曲がってトリップ機構を押して時間遅延トリップを行い、精度はIEC 60898-1の逆時間特性に準拠します。定格電流が異なれば、必要な仕様も異なります。混ぜないでください。

アークチャンバー: 接点の周囲に設置された亜鉛メッキ鋼またはステンレス鋼の複数の平行プレート。アークを分割、引き延ばし、冷却して急速に消滅させます。

固定接点: ベースに固定された銀合金接点、可動接点とペアになっています。銅または真鍮製のコンタクトホルダーです。

端子: トンネル型デザイン、真鍮または銅に錫またはニッケルメッキ。 25mm²のワイヤを受け入れ、締め付けトルクは2.5Nmです。

操作機構：プレス金属部品とスプリングを採用し、クイッククローズ機能とフリートリップ機能を備えています。

ハウジングとベース: PA66 エンジニアリングプラスチック、UL94 V-0 難燃剤、-30℃ ～ +70℃ で動作します。

技術仕様:

L7S6シリーズ1P/2P/3P/4P、1A～63Aに対応。遮断容量6kA、絶縁電圧500V、耐インパルス電圧4kV、使用温度-30℃～+70℃、UL94 V-0難燃剤。 IEC 60898-1に準拠し、CEおよびCCCの認証を取得しています。

アプリケーション:

ブレーカーの修理、アフタースペアパーツ、OEM 組み立て。

重要な注意事項:

型式、電流、極数、特性をご確認の上ご選定ください。交換は、電源を切った状態で専門の電気技術者が行う必要があります。バイメタルストリップとコイルの仕様は元の製品と一致する必要があります。アークチャンバーの向きが正しいことを確認してください。異なる仕様の互換性はありません。

付属品	材料
プラスチック部品	PA6、PA66
接触	銅合金、銀合金、シルバーグラファイト
銅	T1、T2、真鍮
プレス部品	鉄+真鍮メッキ、鉄+銅メッキ、真鍮、銅
アークチャンバー	8-14 プレート
その他	OEM
